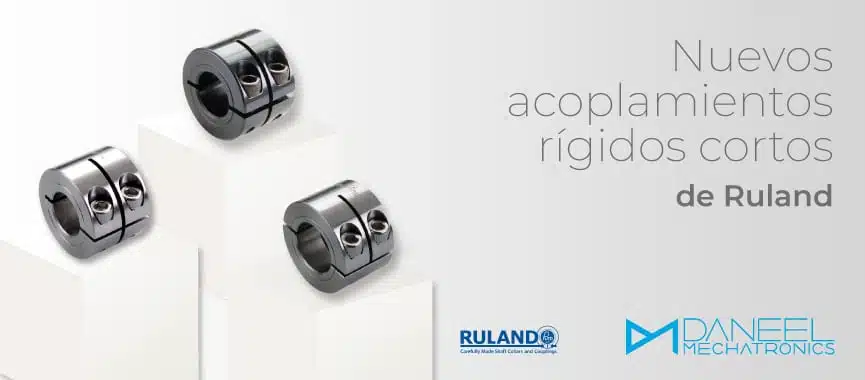

Nuevos acoplamientos rígidos cortos de Ruland

Con el objetivo de dar a los diseñadores una gama más amplia de acoplamientos rígidos para aplicaciones con poco espacio o con limitaciones de peso, en Daneel Mechatronics ofrecemos la nueva gama de modelos de acoplamientos rígidos cortos de Ruland.

Estos acoplamientos de diseño corto permiten un ensamblaje simplificado con menos tornillos que los acoplamientos rígidos tradicionales de longitud estándar, ya que incluyen chaveteros y tamaños de agujeros variados para ejes.

Ventajas de la nueva gama de Ruland de acoplamientos rígidos cortos

A pesar de que el acoplamiento rígido corto tiene una capacidad de torsión reducida en comparación con un acoplamiento rígido estándar, -debido al uso de un solo tornillo de mordaza por eje-, el tamaño compacto del acoplamiento rígido de diseño corto reduce la inercia, haciéndolo ideal para aplicaciones de control de movimiento.

Veamos, desde Daneel Mechatronics, las principales ventajas de la nueva gama de acoplamientos rígidos de diseño corto de Ruland:

Ocupan menos espacio

Las diversas aplicaciones de tecnología servoaccionada para sectores como el de los semiconductores, la medicina, el packaging y la robótica requieren un acoplamiento cuyos requisitos de par transmisible y rigidez torsional superen las capacidades de un acoplamiento flexible. Un acoplamiento rígido de longitud estándar rinde igual que uno de longitud corta; sin embargo, a menudo se necesitan determinados requisitos de espacio de montaje.

Agujeros para eje escalonados y chaveteros

Gracias a los chaveteros y agujeros escalonados de estos nuevos acoplamientos rígidos cortos, los diseñadores tienen a su disposición una mayor gama estándar de acoplamientos rígidos de diseño corto, que les permite satisfacer los requisitos de sus aplicaciones. Con estos agujeros escalonados y chaveteros se consigue que quepan en el espacio de instalación disponible.

Acoplamientos rígidos cortos de acero, acero inoxidable y aluminio

Además de las ventajas anteriormente mencionadas, cabe destacar que los acoplamientos rígidos cortos de Ruland están disponibles en tres materiales distintos: en acero (para un alto par transmisible y la máxima rigidez torsional), en acero inoxidable (para la resistencia a la corrosión) y en aluminio (para una baja inercia).

Características técnicas de los acoplamientos rígidos cortos de Ruland

Ruland fabrica acoplamientos rígidos cortos tipo abrazadera disponibles en versiones de una o dos piezas, y están disponibles con amplia variedad de opción de agujeros y ciegos para mecanizar, con o sin chavetero, y cuyos diámetros interiores varían de 1/8″ a 2″ y de 6 mm a 25 mm. tanto en métrica como pulgada.

Es importante destacar también que los diseñadores deben tener cuidado al cambiar de acoplamientos flexibles convencionales a acoplamientos rígidos cortos en acero y acero inoxidable, ya que estos tienen un mayor momento de inercia.

Todos los acoplamientos rígidos cortos son fabricados en la planta de Ruland, ubicada cerca de Boston (EE.UU), siguiendo estrictos controles de calidad y según procesos patentados. En la página web de Ruland se ofrecen, de forma gratuita, especificaciones técnicas completas de los productos Ruland, con vídeos técnicos y archivos CAD 3D.

En Daneel Mechatronics somos distribuidor en España del fabricante de collares y acoplamientos para ejes de alto rendimiento Ruland, así que si necesitas cualquier tipo de acoplamiento rígido corto, contacta con nosotros.
